Kas Yra Lakštinio Metalo Gamybos Procesas?
Gamintojui lakštinio metalo apdirbimas yra ir techninis procesas, ir gamybos sistema. Teisinga operacijų seka gali sumažinti derinimo laiką, padėti išvengti medžiagos pažeidimų, pagerinti matmenų stabilumą ir sutrumpinti gamybos terminus. Neteisinga seka gali lemti broko taisymą, prastovas ir nereikalingą priklausomybę nuo rankinio darbo.
Kas Yra Lakštinio Metalo Gamybos Procesas?
Lakštinio metalo gamybos procesas yra kontroliuojamas lakštinio metalo pavertimas gatavais komponentais pjaustant, kertant, lankstant, jungiant, apdirbant paviršių ir tikrinant kokybę. Priklausomai nuo gaminio, detalė gali pereiti tik per dvi operacijas, pavyzdžiui, pjovimą lazeriu ir lenkimą briaunų lenkimo staklėmis (presu), arba per visiškai integruotą liniją su automatiniu pakrovimu, lenkimu lankstymo centru, tvirtinimo detalių įspaudimu, robotizuotu suvirinimu, užvartų šalinimu ir sandėlio valdymu.
Dažniausiai gaminami produktai yra elektros spintos, ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) komponentai, mašinų apsaugos, žemės ūkio technikos dalys, prekybinė įranga, liftų panelės, baldai, automobilių mazgai ir architektūriniai elementai. Nors šie produktai atrodo skirtingai, jiems visiems galioja tie patys gamybos klausimai: Kokia medžiaga yra tinkama? Kokie tolerancijos reikalavimai keliami? Koks procesas užtikrina reikiamą našumą ir apdailą? Kaip išlaikyti darbo srautą stabilų keičiantis paklausai?
Procesas Prasideda Dar Prieš Medžiagai Pasiekiant Stakles
Gamybos efektyvumas iš esmės nustatomas projektavimo etape. 3D modelis arba 2D brėžinys yra peržiūrimi įvertinant matmenis, lenkimo spindulius, angas, išpjovas, tvirtinimo detalių vietas, prieigą suvirinimui, tolerancijas ir estetinius paviršius. Tada projektas paverčiamas plokščiu šablonu (išklotine), atsižvelgiant į lenkimo priedą, lenkimo dedukciją, metalo pluošto kryptį ir atšokimą (atspyruokliavimą).
Šiame etape turi būti priimami sprendimai dėl gamybinio technologiškumo. Mažas vidinis spindulys gali būti nepraktiškas pasirinktam medžiagos storiui. Skylės, esančios per arti lenkimo linijos, deformavimo metu gali išsikreipti. Projektas su daugybe unikalių įrankių gali būti ekonomiškas gaminant mažomis partijomis, bet neefektyvus serijinėje gamyboje. Inžinieriai ir gamybos komandos turėtų išspręsti šias problemas dar prieš pradedant programavimą, užuot atradę jas prie lenkimo preso.
Medžiagos parinkimas atliekamas pagal funkcinės detalės reikalavimus. Anglinis plienas yra ekonomiškas pasirinkimas daugeliui konstrukcinių pritaikymų. Nerūdijantis plienas pasirenkamas ten, kur svarbus atsparumas korozijai ir estetinė išvaizda. Aliuminis sumažina svorį ir pasižymi geru atsparumu korozijai, tačiau jo lenkimo savybės yra kitokios ir jį lengviau subraižyti. Medžiagos storis, danga, kietumas ir paviršiaus būklė turi įtakos pjovimo parametrams, lenkimo tikslumui, įrankių parinkimui ir apdailos reikalavimams.
Pjovimas ir Kirtimas Sukuria Plokščią Profilį

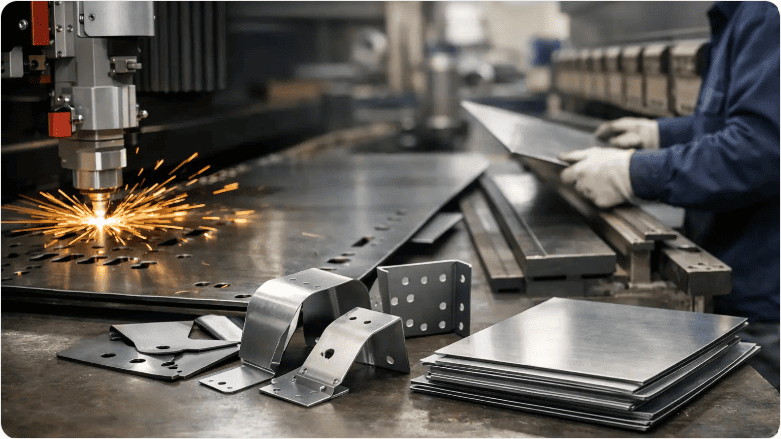

Kai detalė yra suprogramuota, pirmoji fizinė operacija paprastai yra ruošinio pjovimas arba kirtimas. Pjovimas skaiduliniu (fiber) lazeriu yra itin lankstus apdirbant sudėtingus profilius, keičiant detalių dizainą, vykdant mišrią gamybą ir pjaunant smulkius vidinius elementus. Juo galima apdirbti platų medžiagų ir storių asortimentą nenaudojant specialių formavimo įrankių.
Koordinatinio kirtimo staklės yra ypač našios, kai detalėse yra pasikartojančių skylių, žaliuzių, reljefų, formų ar sriegių. Kirtimo presas gali sukurti tam tikrus elementus per vieną ciklą, kuriems po pjovimo lazeriu prireiktų papildomų operacijų. Kombinuotos kirtimo-lazerio sistemos sujungia abu šiuos būdus, leisdamos gamintojams formuoti elementus kirtimo presu ir naudoti pjovimą lazeriu sudėtingiems kontūrams ar įrankių nereikalaujančioms geometrijoms.
Geriausios technologijos pasirinkimas priklauso nuo gaminių asortimento. Pjovimas lazeriu suteikia daugiau lankstumo gaminant įvairiapusę produkciją, o kirtimas gali sutrumpinti ciklo laiką pasikartojančioms geometrijoms. Taip pat svarbus medžiagos panaudojimo efektyvumas. Efektyvus išdėstymas (nesting) sumažina metalo laužo kiekį, tačiau išdėstymo plane turi būti atsižvelgta į detalių stabilumą, mikro-jungtis (micro-joints), iškrovimą, pluošto kryptį ir tolimesnį detalių identifikavimą.
Užvartų Šalinimas Apsaugo Kokybę Prieš Lenkimą
Pjovimo briaunos gali turėti užvartų, oksido sluoksnį, aštrių kampų ar kelti riziką susižeisti dirbant. Užvartų šalinimas ir briaunų apvalinimas dažnai laikomi antrinėmis užduotimis, tačiau jie tiesiogiai veikia produkto kokybę, dažų sukibimą, darbuotojų saugą ir surinkimo tikslumą.
Nuoseklus užvartų šalinimo procesas yra ypač vertingas dengtoms detalėms, matomoms panelėms ir komponentams, kurie bus dažnai liečiami. Automatinė apdailos įranga gali pašalinti užvartas ir suformuoti kontroliuojamus briaunų spindulius abiejose detalės pusėse. Tai užtikrina geresnį stabilumą, palyginti su rankiniu šlifavimu, ir neleidžia apdailos skyriui tapti gamybos trikdžiu, kai padidėja lazerio ar kirtimo našumas.
Lenkimas Sukuria Galutinę Geometriją
Lenkimas paverčia plokščią ruošinį trimačiu objektu. Lenkimo presai naudoja puansonus ir matricas lenkimams atlikti kontroliuojama seka. Jie yra itin universalūs ir gali gaminti platų profilių asortimentą, įskaitant kronšteinus, U formos profilius, dėžes ir sudėtingus lenktus komponentus.
Tikslumas priklauso ne tik nuo nominalaus staklių tikslumo. Galutiniam rezultatui įtakos turi medžiagos savybių svyravimai, įrankių būklė, lenkimo ilgis, detalės orientacija, operatoriaus darbo metodas, galinės atramos padėtis ir metalo atšokimas. Šiuolaikiniai lenkimo presai užtikrina kartotinę gamybą dėl CNC valdymo, kampo matavimo sistemų, įrankių bibliotekų, programavimo neprisijungus (offline) ir automatinių įrankių derinimo parinkčių. Nepaisant to, įrankių parinkimo strategija turi atitikti detalių grupę ir gamybos apimtį.
Lankstymo centrai (panelbenders) dažnai yra puiki alternatyva panelėms, spintoms, durims ir pasikartojančioms dėžutės tipo detalėms. Jie gali automatizuoti suspaudimo ir lenkimo sekas, sumažinti rankinį detalės perstatymą ir užtikrinti aukštą pakartojamumą. Jų vertė didžiausia ten, kur detalės geometrija tinka staklėms, o gamyba reikalauja nuolatinio našumo. Lenkimo presas išlieka lankstesnis daugeliui formų, o lankstymo centras gali suteikti akivaizdžių pranašumų greičio, ergonomikos ir kartotinumo atžvilgiu tam tikram detalių asortimentui.
Sujungimas, Tvirtinimo Detalės ir Paviršiaus Apdaila Pabaigia Detalę
Po lenkimo komponentams gali prireikti tvirtinimo detalių įspaudimo, suvirinimo, klinkavimo (clinching), kniedijimo arba klijavimo. PEM tipo tvirtinimo elementai, vyriai, sriegines špilicės, veržlės ir įvorės dažnai įspaudžiami prieš arba po lenkimo, atsižvelgiant į prieigą ir detalės geometriją. Suvirinimas gali būti rankinis, robotizuotas, taškinis arba lazerinis, priklausomai nuo siūlės konstrukcijos, apimties ir estetinių reikalavimų.
Paviršiaus apdaila apsaugo detalę ir apibrėžia jos išvaizdą. Įprasti variantai apima miltelinį dažymą, šlapią dažymą, galvanizavimą, anodavimą, šlifavimą (šepetėliais) ir pasyvavimą. Metalą apdirbančios įmonės turėtų iš anksto suplanuoti apdailos reikalavimus, nes paviršiaus apdorojimas gali pakeisti matmenis, sukelti poreikį dengimui (maskavimui) arba kelti specifinius reikalavimus briaunų kokybei. Pavyzdžiui, nerūdijančio plieno panelėms, skirtoms matomai įrangai, reikalinga griežtesnė apsauga nuo įbrėžimų ir atsargesnis medžiagos transportavimas nei paslėptiems konstrukciniams kronšteinams.
Patikra Užtikrina Prognozuojamą Gamybą
Kokybės kontrolė patvirtina, kad gatava detalė atitinka brėžinį ir veikia taip, kaip numatyta. Patikra gali apimti pirmojo gaminio patvirtinimą (FAI), lenkimo kampo kontrolę, skylių padėties matavimus, plokštumo patikrą, suvirinimo įvertinimą, dangos storio matavimą ir galutinio surinkimo tinkamumo bandymus.
Serijinėje gamyboje proceso kontrolė yra veiksmingesnė nei defektų rūšiavimas pabaigoje. Įrašyti staklių parametrai, standartizuoti įrankiai, brūkšniniais kodais pagrįstas detalių sekimas, kalibruota matavimo įranga ir suprogramuoti patikros taškai padeda užtikrinti kokybę, nepriklausomą nuo individualios darbuotojų atminties. Tai ypač svarbu keičiantis pamainoms, svyruojant medžiagos savybėms arba perkeliant detales tarp skirtingų staklių ir gamybinių barų.
Automatizavimas Sujungia Atskiras Operacijas
Metalo apdirbimo gamykla gali turėti itin našias stakles, tačiau vis tiek prarasti pajėgumus tarp jų. Rankinis krovimas, detalių rūšiavimas, nebaigtos gamybos (WIP) sandėliavimas, įrankių paieška ir neplanuotas transportavimas eikvoja laiką, nesukurdami detalės pridėtinės vertės.
Automatizavimas sprendžia šias spragas naudojant automatinį pakrovimą ir iškrovimą, robotizuotą lenkimą ar suvirinimą, konvejerinius sujungimus, detalių rūšiavimą ir vertikalias sandėliavimo sistemas. Gamybos programinė įranga sujungia CAD duomenis, išdėstymą (nesting), staklių programavimą, planavimą, medžiagų atsargas ir užsakymų sekimą. Tikslas nėra automatizavimas savaime. Juo siekiama pagerinti srautą, sumažinti rankinių prisilietimų skaičių, apsaugoti kokybę ir padaryti gamybos našumą mažiau pažeidžiamą dėl darbuotojų trūkumo.
Tinkamas automatizavimo lygis priklauso nuo gamybos apimties, gaminių asortimento, laisvo gamybos ploto, personalo ir numatomo augimo. Didelės apimties ir stabili gaminių šeima gali pateisinti specializuotą automatizuotą celę. Užsakomųjų darbų gamykla su dažnais dizaino pakeitimais gali gauti daugiau naudos iš lanksčio pjovimo lazeriu, organizuoto medžiagų sandėliavimo ir programavimo neprisijungus, prieš investuodama į fiksuotą gamybos liniją.
Įrangos Pasirinkimas Įvertinant Visą Darbo Srautą
Staklių pirkimas turėtų prasidėti nuo detalių, kurios gamyboje sukelia didžiausią spaudimą: pasikartojančių prastovų (pudelikaelių), didelio rankinio darbo poreikio, nepastovios kokybės, lėto derinimo ar perteklinio medžiagų judėjimo. Vien tik ciklo laiko nepakanka. Greitas lazeris gali perpildyti rankinio lenkimo skyrių, o modernus lenkimo presas gali stovėti nenaudojamas, jei medžiagos paruošimas ir programavimas nėra tinkamai suorganizuoti.
Praktinis vertinimas apima metines detalių apimtis, lakštų dydžius, medžiagų asortimentą, storius, tolerancijas, reikalingus elementus, derinimo dažnumą, prieinamus energijos šaltinius, operatoriaus įgūdžius ir serviso prieinamumą. Taip pat reikėtų atsižvelgti į montavimą, apmokymą, techninę priežiūrą, atsargines dalis ir programinės įrangos integraciją. Šie veiksniai lemia, ar įrenginys užtikrins patikimą našumą daugelį metų, o ne tik įspūdingus rezultatus demonstracijos metu.
Gamykloms, modernizuojančioms vieną operaciją arba kuriančioms sujungtą gamybos liniją, Italian Machinery Association įrangos parinkimą vertina kaip integracinį sprendimą. Premium klasės įranga, apmokymai, montavimas ir garantinis bei pogarantinis aptarnavimas turi veikti kartu, kad investicija pagerintų kasdienę gamybą.
Efektyviausias gamybos procesas yra tas, kuris atitinka detalę, gamybos apimtį ir kitą gamyklos augimo etapą. Pradėkite nuo medžiagų ir informacijos srauto gamykloje analizės, o tada pasirinkite technologiją, kuri pašalina šį srautą stabdančias kliūtis.
