Lantek Flex3D Steelwork

Lengvas ir lankstus dizainas

Lantek Flex3D Steelwork  palengvina 3D CAD/CAM projektavimą ir standartinių profilių pjovimą, įskaitant: I, U, L, H, T ir kvadratinius arba apvalius vamzdžius. Automatinės ir pusiau automatinės 3D įdėjimo programinės įrangos funkcijos maksimaliai padidina medžiagų naudojimą ir optimizuoja CNC kodą naudojant susidūrimo išvengimo technologiją, taip pat saugias ir efektyvias pjovimo operacijas įvairiose mašinose, tokiose kaip: pjovimas, gręžimas, perforavimas, sriegimas. , žymėjimo, deguonies pjovimo ir plazmos įranga.

Techninės charakteristikos

Lantek Flex3D Steelwork – tai sistema, apimanti duomenų bazių technologiją. Tai pašalina poreikį vartotojui nuolat kartoti informacijos įvedimą, kad būtų sukurta sijos ar vamzdžio dalis. Šios sistemos parametrinė technologija leidžia vartotojui pasirinkti pagrindinę sekciją ir tada keisti matavimą. Rezultatas – pilnas įvairių profilio produktų ir likučių, kurie greitai pasiekiami faile, valdymas.
Nors Lantek Flex3D Steelwork gali būti atskiras produktas, jis yra maksimaliai padidintas, kai jis yra integruotas su Lantek Manager ir Lantek Integra Management programinės įrangos sistemomis (MES / ERP). ). Ši integracija apima funkcijas, kurios prasideda pardavimo pasiūlymo lygiu (darbai ar projektai) ir tęsiasi pradedant užsakymais ir gamybos srautu, įskaitant: medžiagų poreikius, rezervavimo valdymą, pirkimus ir išlaidų kontrolę. Sistema turi visišką atsekamumo valdymą.

DSTV, SAT ir CAM importuotojai

Lantek Flex3D Steelwork importuoja duomenis, sugeneruotus pirmaujančių konstrukcinio plieno CAD sistemų, naudodama DSTV, SAT ir CAM failus. Sistema konvertuoja DSTV, SAT ir CAM failus į vietinįLantek Flex3D formatą, kuris leidžia vartotojui lengvai pritaikyti pakeitimus. Be to, šis modulis importuos įvairias failo savybes, tokias kaip medžiaga, kiekis ir storis – visa tai supaprastina pjovimo paruošimo procesą.

Dizaino parinktys

Lantek Flex3D Steelwork atlieka ne tik pagrindines operacijas, tokias kaip gręžimas, kirpimas, žymėjimas ir pjovimas, bet ir kuria pjovimo operacijas iš geometrijos, importuotos iš Lantek 2D modulio, ir importuoja failų formatus, pvz., DXF. Lantek Flex3D Steelwork atlieka šias operacijas:

• Automatinis ir pusiau automatinis gręžimas, sriegimas ir įdubimas išilgai profilio (bet kokių flanšų ir (arba) juostos)
• Automatinės ir pusiau automatinės pjovimo operacijos (plazminis, pjovimas, pjovimas arba kirpimas)
• Automatiniai įrankiai, skirti teksto ir kontūrų sudarymo operacijoms (rašymas, kontūrų žymėjimas, plazma)
• Pjovimo makrokomandos, apimančios parametrines operacijas ir varančios bet kurią 5 arba 6 ašių pjovimo galvutę (nuožulnus pjovimas)
• Išsaugotas apdirbimas išilgai sijos arba vamzdžio dalies, išsaugomas susijusį profilį, kad būtų lengva jį modifikuoti

Optimizavimas ir profilio pjaustymas

Lantek Flex3D Steelwork leidžia vartotojui gauti optimizuotą profilio kelią ir sugeneruoti įrenginio CNC failą.
Sistema toliau optimizuojama automatiškai importuojant sekcijas iš sandėlio arba apskaičiuojant tiekimo poreikius.
Lantek Flex3D Steelwork siūlo įrankius, kurie automatiškai aptinka ir valdo susidūrimus bei atlieka rankinius pakeitimus.
Be to, vartotojo patogumui yra sugeneruotos kelios atitinkamos ataskaitos ir proceso formos.

Profilių pjovimo modeliavimas

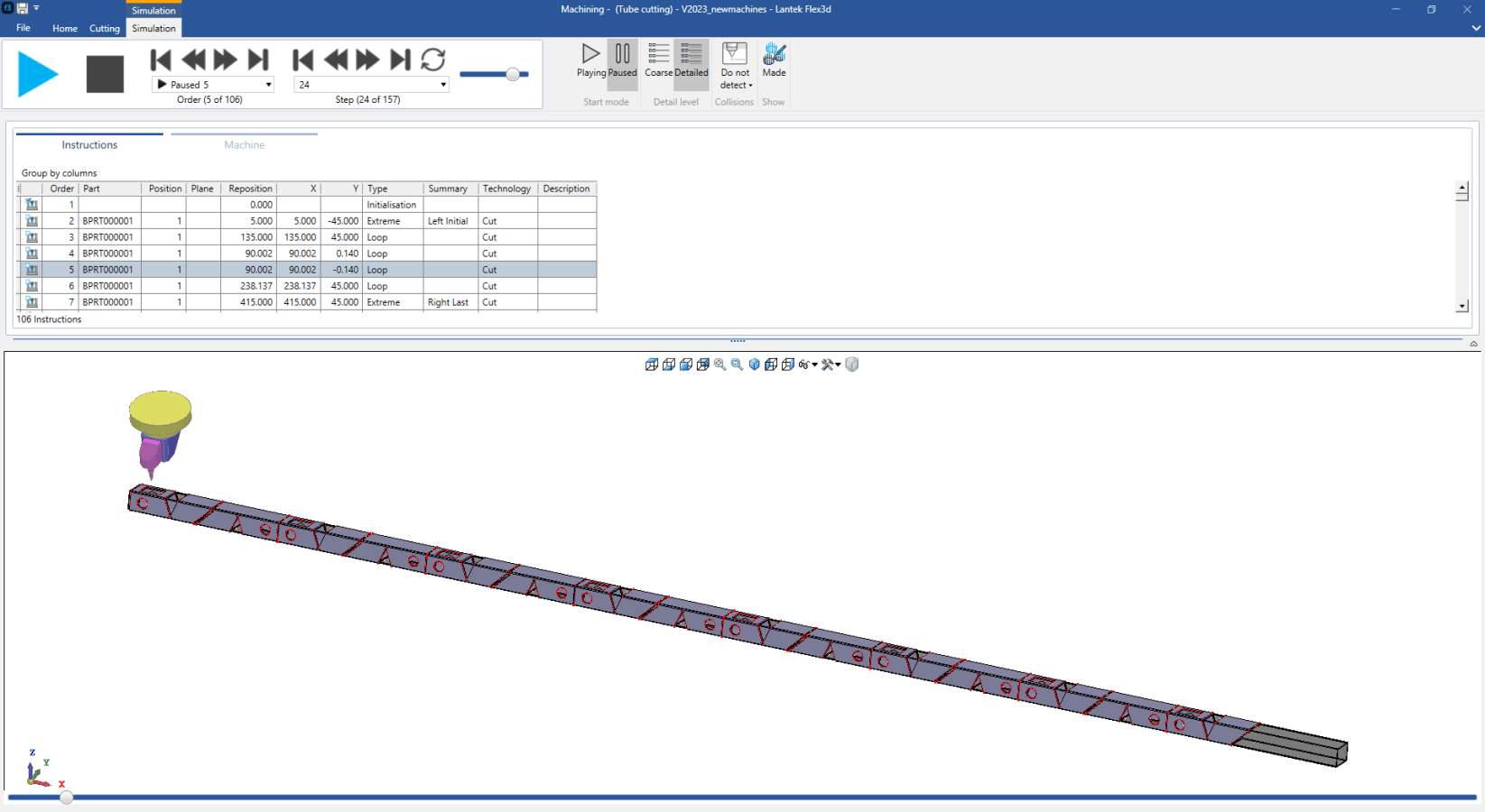

Lantek Flex3D Steelwork leidžia vartotojui imituoti kiekvieną apdirbimo operaciją, nesvarbu, ar tai gręžimas, perforavimas, pjovimo galvutė ar darbo zona. Jei gautas modeliavimas yra priimtinas vartotojui, Lantek Flex3D Steelwork automatiškai sugeneruos įrenginio NC failą ir vartotojas galės peržiūrėti šiuos duomenis toje pačioje aplinkoje. Kaip matyti iš iliustracijų, imituojamos visos apdirbimo operacijos ir pjovimo galvutės trajektorija (plazminė arba deguonies pjovimas). Kai randami susidūrimai, vartotojas gali juos ištaisyti sustabdydamas modeliavimą ir pakoreguodamas trajektoriją.
Modeliavimo metu vartotojas gali matyti visus pjovimo parametrus ir, žiūrėdamas, atlikti profilio mastelio judesius, sukimus ar ašies padėties reguliavimą. Žiūrėjimas yra visiškai interaktyvus modeliavimo metu su galimybėmis peržiūrėti žingsnis po žingsnio, atsukti pirmyn arba atgal.
