Euromac Fx Bend Cell 1547 MAX-KR
Maksimaliai sukomplektuota robotizuota stotis visiškai autonomiškai sudėtingų detalių gamybai be operatoriaus įsikišimo.
„Euromac“ automatizuotų lenkimo centrų linija – tai visiškai integruoti sprendimai, apjungiantys didelio tikslumo elektrinius lenkimo presus, daugiaašius robotus ir intelektualią programinę įrangą. Šios sistemos sukurtos užtikrinti maksimalų našumą apdirbant bet kokių gabaritų detales, siūlant lankstų pritaikymą kiekvieno kliento specifinėms gamybos užduotims.
Pilna integracija „iš vienų rankų“
„Euromac“ savarankiškai kuria kiekvieną struktūros elementą – nuo preso mechanikos ir roboto integravimo iki valdymo programinės įrangos, o tai garantuoja idealų suderinamumą, patikimumą ir sistemos eksploatavimo paprastumą.
„Euromac“ savarankiškai kuria kiekvieną struktūros elementą – nuo preso mechanikos ir roboto integravimo iki valdymo programinės įrangos, o tai garantuoja idealų suderinamumą, patikimumą ir sistemos eksploatavimo paprastumą.
Itin greitas programavimas
Specializuota Fx Cell 3D programinė įranga leidžia nustatyti robotą neprisijungus (offline) per minimalų laiką, iš esmės sumažinant įrangos prastovas pereinant prie naujų gaminių.
Specializuota Fx Cell 3D programinė įranga leidžia nustatyti robotą neprisijungus (offline) per minimalų laiką, iš esmės sumažinant įrangos prastovas pereinant prie naujų gaminių.
Nepriekaištingas tikslumas ir atkartojamumas
Unikali „Active Fingers“ technologija su savarankiško mokymosi funkcija kartu su preciziška kampo kontrole garantuoja stabilią kiekvienos serijos detalės lenkimo kokybę.
Unikali „Active Fingers“ technologija su savarankiško mokymosi funkcija kartu su preciziška kampo kontrole garantuoja stabilią kiekvienos serijos detalės lenkimo kokybę.
Maksimalus darbo autonomiškumas
Automatinio įrankių ir griebtuvų keitimo sistemos bei galimybė įrengti vertikalius 10 palečių sandėlius leidžia kompleksui dirbti ilgą laiką praktiškai be operatoriaus įsikišimo.
Automatinio įrankių ir griebtuvų keitimo sistemos bei galimybė įrengti vertikalius 10 palečių sandėlius leidžia kompleksui dirbti ilgą laiką praktiškai be operatoriaus įsikišimo.
Pakrovimo ir iškrovimo universalumas
Modulinė konstrukcija siūlo daugybę sprendimų ruošinių srautams – nuo perforuotų pirminio išlyginimo stalų iki motorizuotų ritininių konvejerių ir rūšiavimo į dėžes sistemų.
Modulinė konstrukcija siūlo daugybę sprendimų ruošinių srautams – nuo perforuotų pirminio išlyginimo stalų iki motorizuotų ritininių konvejerių ir rūšiavimo į dėžes sistemų.
| techniniai duomenys | celė 1547 |
| Maks. lenkimo jėga (kN) | 470 |
| Lenkimo ilgis (mm) | 1530 |
| Atidarymo aukštis (Daylight) | |
| Wila tvirtinimas (matricos laikiklis - puansono laikiklis) (mm) | 360 |
| Promecam tvirtinimas (matricos laikiklis - taranas) (mm) | 440 |
| Y ašių eiga (mm) | 240 |
| Y ašių greitis (mm/sek) | 200 |
| Maks. lenkimo greitis aut. režimu (mm/sek) | 36 |
| Maks. lenkimo greitis rankiniu režimu (mm/sek) | 10 |
| Robotas | |
| Maks. pasiekiamumas (mm) | 2233 |
| Maks. keliamoji galia su griebtuvu (kg) | 70 |
| Ašių skaičius | 6 |
| Pozicionavimo tikslumas (mm) | +-0.06 |
| FX celė | |
| Pakrovimas | |
| Maksimalūs detalės matmenys 1 rietuvei (mm) | 1500x1000 |
| Minimalūs detalės matmenys (mm) | 50x100 |
| Maksimalus rietuvės aukštis (mm) | 300 |
| Iškrovimas | |
| Juostinio konvejerio maks. detalės matmenys (mm) | 1000 x 600 x h 300 |
| Konvejerio buferio ilgis (mm) | 600 iškrovimas + 600 |
| Gravitacinio iškrovimo zona (mm) | 1200x800 |
| Prijungimo galia (kVA) | 6 |
| Apytikslis svoris (kg) | 7000 |

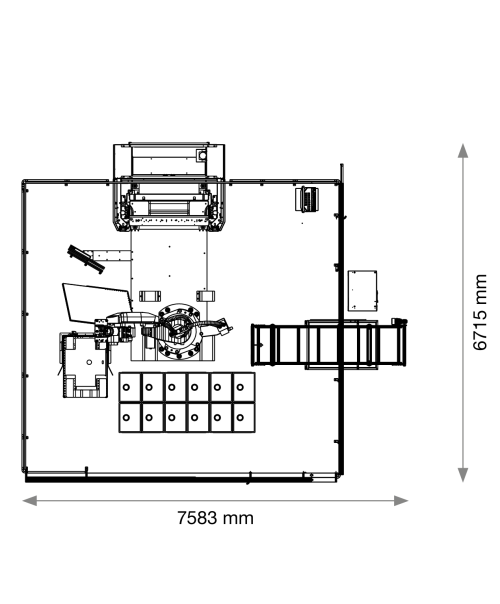

Mažų ir vidutinių detalių gamybos celė su dideliu našumu. Celės sudėtis:
-
„Fx Bend“ su 6 ašių galine atrama
-
Robotas 20/70/120 kg
-
Į stakles integruotas roboto pagrindas
-
Centravimo stalas
-
Apsivertimo sistema
-
Dvigubų detalių kontrolė
-
Pakrovimo stotis su 2 stalais (1500 x 800 mm)
-
Iškrovimas:
-
Padėklų krovimas ant 2 „Europallet“
-
Automatinis konvejeris iškrovimui į dėžę (pasirinktinai)
-
Įsikūrusi pačioje Italijos širdyje, „Euromac“ įkūnija geriausias Europos kokybės tradicijas, ilgametę patirtį paversdama pažangiais inžineriniais sprendimais. Gamintojas vadovaujasi absoliučios atsakomybės už rezultatą filosofija, savarankiškai projektuodamas ir kurdamas absoliučiai visus savo sistemų komponentus — nuo sudėtingo programinio kodo iki smulkiausių mechaninių mazgų. Derindama nepriekaištingą surinkimo patikimumą su „Pramonės 4.0“ koncepcijomis, „Euromac“ kuria intelektualią aplinką šiuolaikiniam verslui, kurioje inovacijos ir eksploatavimo paprastumas dera tobuloje pusiausvyroje.
